PRIAMO: Mi manual Mando SCP3 de Slot.it (XIII)

PROGRAMAS LOS COCHES

PROGRAMAR LOS COCHES CON SCP2

1.  Quita el coche de la pista.

2.- Conecta el mando, el selector trasero colocado en la posición LIN y el selector superior en cualquier posición (slow-std-fast).

3.- Gira los botones a CERO y elige el Canal por ejemplo el N6 como se muestra abajo.

4.- Pulsamos los botones: Flecha abajo + Botón circular.

Y veremos en el display Tc1 C6= Pista 1 Canal 6

5.- Sin soltar los anteriores apretamos el GATILLO y colocamos el coche en la pista.

6.- SOLTAMOS TODO y empezará a parpadear la luz del display del mango del mando.

7.- Ya podemos empezar a jugar.

Si disponemos de un Gestor de Carreras como PcLap: en Nueva carrera/Pilotos colocaremos en la posición 6 el nombre del piloto y el nº del canal asignado con el fin de que el gestor reconozca nuestro coche al paso por meta y nos facilite datos de carrera (número de vueltas, vuelta rápida, fuel….).

 VOLVER A VINCULAR EL COCHE EN OTRO MANDO DIFERENTE

Si necesitas conectar el coche a un mando, diferente al que ya está conectado al coche, debes asegurarte que el mando del actual “dueño” esté apagado. Ésta es una medida de seguridad para evitar reprogramación accidental del coche de otra persona.

PRIAMO: Mi manual Mando SCP3 de Slot.it (XII)

CAMBIAR EL NOMBRE A LOS DISPOSITIVOS CON LA APP

En diferentes momentos de este manual hemos hablado de CHANGE (cambiar nombre dispositivo). Vamos a explicar como hacerlo

Una vez los botones CHANGE y DFU pasan a modo ACTIVO ya podemos actuar.

Pinchamos en CHANGE para poder cambiar el nombre del coche y del mando

Sale una ventana “Power down required after name change. Do you want to proceed?”

Se necesita apagar después del cambio de nombre. Quieres cambiar el nombre?

Pulsamos OK

Sale otra ventana “Change device name” (Max 14 chers)

Cambio de nombre. (máximo 14 caracteres)

Escribimos el nuevo nombre

 Pulsamos OK

PRIAMO: Mi manual Mando SCP3 de Slot.it (XI)

ACTUALIZAR EL MODULO PA CON LA APP

Esta opción todavía no se ha planteado por Slot.it pero considero que si lo hacen seguirá el mismo procedimiento que las otras actualizaciones.

Con el Mando apretamos los botones de flecha arriba + abajo y al mismo tiempo encendemos el mando a la posición LIN.

En el display del mando veremos AP indicando que el mando está listo para conectarse con la APP.

Solo falta decirle que dispositivo vamos a conectar: Amplificador de potencia (PA). Soltamos los botones.

Ahora apretamos el botón de flecha ARRIBA y luego el

botón CIRCULAR.

En el mando aparece PA.

Abrimos la App

Presionamos ADD (añadir)

Luego en SEARCH (buscar)

Los botones CHANGE y DFU se vuelven Activos.

Pinchamos en DFU y aparece las versiones disponibles

Marcamos la que interese y pinchamos en CONFIRM y aparece la ventana: ”Confirm upgrade?”=pulsamos YES

Cuando termina la descarga aparece la ventana: “DFU complete”=pulsamos OK.

PRIAMO: Mi manual Mando SCP3 de Slot.it (X)

ACTUALIZAR EL MANDO SCP3 CON LA APP

Mando SCP3 apagado
Abre la APP
Marcar de la lista de mandos que aparezcan el mando SCP3 que queremos actualizar.
Pinchar en INFO
Pinchar en CONNECT
Aparece una ventana con el mensaje: “Make sure the device is in App (BT Mode)” (Asegúrate que el dispositivo esté en modo app). No pulsaremos todavía en OK porque queremos asegurarnos que el mando está conectado con la APP.

Para ello con el Mando apretamos los botones de flecha arriba + abajo y al mismo tiempo encendemos el mando a la posición LIN.

En el display del mando veremos AP indicando que el mando está listo para conectarse con la APP.

Solo falta decirle que dispositivo vamos a conectar: Mando. Soltamos los botones.

Ahora apretamos el botón  CIRCULAR durante unos segundos.

Volvemos a la App y damos OK en la ventana que anteriormente dejamos en espera.

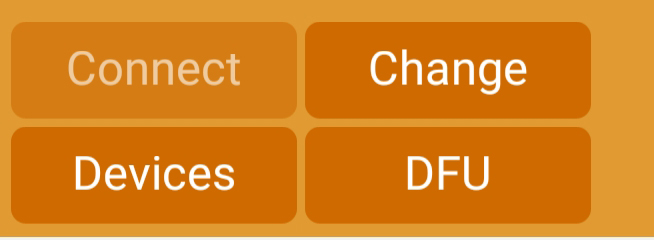

Cuando termine veremos en la parte de abajo que Connect se ha atenuado porque ya estamos conectados y los botones Change -DFU-Devices están resaltados porque ya son operativos.

Pinchamos en DFU y carga una lista de las actualizaciones del firmware posibles para el mando.

Se muestra a continuación todas las versiones disponibles de firmware. Buscamos SCP3 hn O2 (oxigen) y marcamos la versión más actual para nuestro mando.

Ahora ya podemos darle a CONFIRM.





Se abre una ventada: Confirm upgrade? Pulsamos YES

La APP busca conectarse con el mando y comienza a enviarle la información.

 Ahora el mando se pone en modo DFU (en el mando vemos que según va recibiendo la información la va mostrando secuencialmente).

En la parte inferior izquierda de la App vemos el proceso de carga del archivo firmware.

Todo esto suele tardar unos segundos..

Al terminar aparece una ventana que dice “DFU completed”.

El mando SCP3 se reinicia y muestra en el display la nueva firmware del mando SCP3

Damos para finalizar OK y hemos terminado

PRIAMO: Mi manual Mando SCP3 de Slot.it (IX)

ACTUALIZAR EL CHIP CON LA APP

Colocar el coche en la pista

Abrir la APP
Marcar de la lista de coches que aparezca el chip del coche que queremos actualizar.
Pinchar en INFO
Pinchar en CONNECT y luego OK

La App busca pasar a modo DFU durante unos segundos.

Los botones CHANGE y DFU pasan a modo ACTIVO.

Si pinchamos en DFU (Actualizar firmware):Aparece una lista de todas las versiones disponibles más actuales del chip.Elegir la VERSION MAS ACTUAL a la que tenemos.

Pinchar en CONFIRM

Se abre una ventada: Confirm upgrade? YES

La APP busca conectarse con el mando y comienza a enviarle la información.

Ahora el mando se pone en modo DFU (en el mando vemos que según va recibiendo la información la va mostrando secuencialmente).

En la parte inferior izquierda de la App vemos el proceso de carga del archivo firmware.

Todo esto suele tardar unos segundos..

 Al terminar aparece una ventana que dice “DFU completed” pulsamos OK

LOLA ASTON-MARTIN nº 18 de SLOT.IT

LA HISTORIA

El Lola Aston-Martin B09/60, también conocido como Aston Martin DBR1-2, es un Le Mans Prototype, diseñado y creado por Lola Cars Inernational, desarrollado conjuntamente por Prodrive para Aston Matin, y pensado para competiri en las 24 horas de Le Mans y las Le Mans Endurance Series.

El coche estaba propulsado por el mismo motor atmosférico usado en el Aston Martin DBR9 GT1 que, gracias a la permisividad de la categoría LMP1 El motor estaba realizado en aluminio con un cubicaje de 5.935 cc.

El chasis era un monocasco de fibra de carbono diseñado por Lola y desarrollado conjuntamente por Prodrive y Aston Martin. Y concretamente, todas las formas aerodinámicas fueron rediseñadas para acercarse al máximo tanto a las necesidades técnicas como de marketing. Asi el frontal se diseñó para que mostrara la inconfundible parrilla de Aston Martin.

El coche se pintó con el tradicional azul cielo y naranja de la marca Gulf, patrocinador del equipo. Los dorsales 007, 008 y 009 era una clara referencia a los coches conducidos por James Bond.

Este nuevo modelo a escala 1:32 para slot, #008, disputó las 24 horas de Le Mans del 2009 pilotado por J. Verstappen, A.Davidson, y D.Turner.Stuart.

RESULTADO





                                 Los pilotos: D.Tuner, J. Verstapen y A. Davidson

EL COCHE DE SLOT.IT

El coche de Slot.it se vende con la ref. SC31B. Bien tan bien preparado de serie que solo cabe colcarle un chip y quitarle el iman para disfrutar con él.



PRIAMO: Mi manual Mando SCP3 de Slot.it (VIII)

ACTIVAR UN CHIP B2/C CON LA APP

A partir de las versiones 3.10 (oXigen solo tipo B2/C) o superior, el firmware de los chips del coche deben activos y actualizarse mediante la aplicación Slot.it.

 1.- Coloca el coche en la pista. Después de aproximadamente 10” el LED parpadeará y luego se apagará.

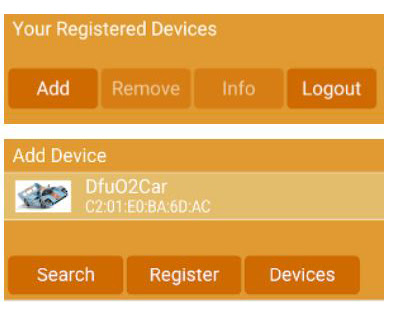

2.- Abre la APP (ya se tendrá abierta si has pasado por los pasos 1y2 del tema 7) después haz click en “Add” y luego “Search”.

3.- La APP busca el CHIP por un rato. (lo puedes ver ya que aparece un círculo en el medio de la pantalla) una vez es detectado aparece el coche con su chip en la pantalla de la APP.

En este punto pueden suceder dos cosas: si tu firmware es obsoleto la APP te pide que lo actualices de lo contrario te solicitará un nombre para tu CHIP.

4. Si ves este mensaje, selecciona OK, luego: Selecciona la versión apropiada (el nombre del firmware del chip comienza con O201C ...) por ejemplo O201C-310-200520, toca en 'Confirmar actualizar 'y luego en' Aceptar 'una vez finalizada la actualización. Si esta imagen no aparece, no necesitas actualizar el firmware.

5. Toca Register, asigna un nombre a su chip y listo. Toca en 'Devices' para ver la lista de tus dispositivos registrados.

6. Ahora puedes agregar más dispositivos Slot.it o tocar en 'Info' para saber todo sobre tu dispositivo.

7. El nombre se puede cambiar a voluntad. Puedes nombrar el CHIP para que, por ejemplo, le des un nombre significativo como "Porsche956 n. 3". La longitud del nombre está limitada a 14 caracteres.

PRIAMO: Mi manual Mando SCP3 de Slot.it (VII)

ACTIVAR EL MOD. AMPLIFICADOR DE POTENCIA (PA) CON LA APP

Presionar los dos botones de flecha del Mando: ARRIBA/ABAJO al tiempo que encendemos el mando con el selector trasero a la posición LIN

 En el display aparecen las letras AP

Abrimos la App de Slot.it

Pinchamos en SEARCH (buscar dispositivos)

Nos aparece el mando con esta descripción: SCP3A inactive

Pinchamos en REGISTER, le damos un nombre a nuestro mando y OK

Empieza a rastrear y cuando termina se abre una ventana diciendo que nuestro mando ya está registrado=pulsamos OK

A continuación pinchamos en CONNECT y veremos que CHANGE y DFU se vuelven a Activos

Pinchamos en DFU, nos aparece una versión para nuestro mando (escogemos la primera que será la más reciente) y le damos a descargar firmware=pulsamos OK

Cuando finaliza la descarga=pulsamos OK

Nuestro mando ya está activo a la última versión.

Volvemos al Mando SCP3

Apretamos el botón con la flecha ARRIBA en el display nos aparece PA CHIP, apretamos el botón CIRCULAR para seleccionarlo en el display PA.

Abrimos la App

Presionamos ADD (añadir)

Luego en SEARCH (buscar)

Los botones CHANGE y DFU se vuelven Activos.

Pinchamos en DFU y aparece un archivo: SCP3-PA-0311b-200805.zip

Lo marcamos y pinchamos en CONFIRM y aparece la ventana: ”Confirm upgrade?”=pulsamos YES

Cuando termina la descarga aparece la ventana: “DFU complete”=pulsamos OK.

Ya tenemos el módulo activado en nuestro mando con la última versión.

PRIAMO: Mi manual Mando SCP3 de Slot.it (VI)

REGISTRAR EL MANDO SCP3 CON LA APP

Antes de cualquier uso el mando SCP3 debe ser activado, a través de la APP de Slot.it. Sin esa activación el mando no funcionará.

Como activarlo?

Muy simple a través del Bluetooth, la APP lee el network ID (o MAC) del mando, grava permanentemente este dato en la memoria del SCP3 y guarda la siguiente información: Su e-mail, el Mac, la fecha de activación, la versión del firmware, su identificador en la bbdd.

La fecha de activación será usada como dato de inicio de la garantía, independientemente de cuando se ha comprado el mando y la disponibilidad del ticket de la compra. Se considera el periodo de 2 años a partir del día que empieza a utilizar el mando (fecha activación).

Como usuario debemos asignarle un nombre al mando, muy útil para poder identificarlo en caso de tener varios mandos.

La APP será ampliada con nuevas funciones y será una herramienta indispensable para el uso del SCP3 ampliando sus capacidades y añadiendo mejoras a medida que sean disponibles.

LA APP también tendrá la funcionalidad de actualizar el firmware a la última versión o cambiar una versión u otra por ejemplo para ser usado en Oxigen o Scalextric ARC AIR/PRO y viceversa.

Como activar el SCP-3:

1.- Desde el teléfono móvil buscar en la APP store, descargar e instalar: Oxigen Slot.it en tu móvil Android (Android 7.0 o superior) o IOS device. Asegurarse que la geolocalización está activada. Esto es necesario para el funcionamiento de Bluetooth de Android.

La APP envía un email de confirmación a tu dirección de email: Copiar el código que te mandan e introducelo en el campo “Access Code”.Presionar el botón “User Login” que aparecerá

 2.- Registrarse (email necesario para acceder a la APP). Introduce tu email haz click “Request Access Code”.

3.- Enciende el mando SCP3. Recuerda el mando SCP-3 viene con un selector ON/OFF/Curve selector en la parte posterior del mando. Verás en el display el siguiente mensaje:

“LAUnCH tHE APP And Add tHE SCP3 – PreSS AnY button to StArt”

4.- Presiona cualquier botón del mando SCP3 (por ejemplo: el botón Circular durante 2 segundos, entonces el display aparece “hn”,”hn” es el abreviado de “handle” que es la carcasa del mando del SCP3. Ahora ya podemos utilizar la APP de Slot.it.

5.- Abre la APP (ya se tendrá abierta si hemos pasado por los pasos 1y2) logeate si es necesario y después haz click en “Add”.



6.- La APP busca el mando SCP3 por un rato. (lo puedes ver ya que aparece un círculo en el medio de la pantalla) una vez el mando SCP-3 es detectado aparece en la pantalla. Haz click en “Register” y escoja un nombre para su SCP3.



7.- Ya estás preparado para usar su SCP3.



8.- Click en “info” para poder ver los datos de su mando. El nombre puede cambiarse a través del botón “Change”, firmware puede actualizarse en DFU y el botón “buy puede ignorarse en estos momentos. Esta información siempre la tendréis disponible en la APP.
